案例分析：漏斗式医疗注塑模具
作者: 海川模塑
浏览:
次
发布时间：2019-12-17
产品分析
该产品的几何形状不是很复杂，但是模具结构有一定难度，主要是控制内壁的同心度，以及在固定型芯时由拉头的拉动引起的产品变形。
这种类型的产品具有广泛的用途，尤其是在医疗设备领域。通常，对于没有制造类似产品的塑料注射成型工厂，如果塑料注射成型工厂不十分重视其特性，则很难控制产品的壁厚。
在这种医用注塑成型模具结构的塑料注射模具设计中，如何避免型芯的漂移和弹性变形？固定模式滑块向外移动时，如何避免产品不能横向运行？这是这种情况的关键。

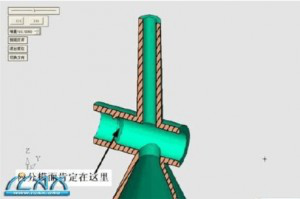

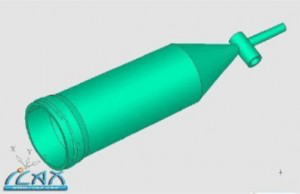

插图：产品的3D图：
模具整体结构
1.01动态模具芯设计。
关键是要控制动芯的刚度并最大程度地减少其弹性变形。
从上图可以看出，铁心的固定部分比成型部分长。根据我的经验，这样的模具必须达到这样的比例（不小于1：1），否则可动芯子很容易被熔融塑料偏转。 。
活动芯的内部由冷却水制成，水通过阻水片从活动模具的底板中取出和取出。
动态芯的硬度和刚性也很重要。我们采用8407，硬度为HRC48。由于产品是透明的，因此表面进行了抛光和镀钛。不仅如此，动态磁芯的定位和紧固也非常重要。
1.02核心板设计
上图中的定位套被压入芯板，这两个也可以制成一个整体。 （但是处理很麻烦。）我们可以看到芯板与可移动模板的凹壁相匹配，并且所有侧面都是斜角的。定位套的内壁和动模芯的表面也倾斜，因此当型芯压板紧紧压在动模芯上时，动模芯的定位精度和刚度是最佳的。
如上所示，六个10mm内六角螺钉可以将可动芯牢固地固定到可动模具上。同时，上图中的蓝色定位套的外圈也是可动模具滑块的定位。另外，型芯板的加工要点是在压入定位套后必须一次加工内，外坡度。否则，将不能保证动模芯的定位精度，整个模具可能会产生偏差。
1.03移动模式滑轨设计

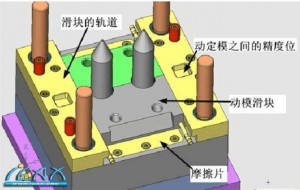

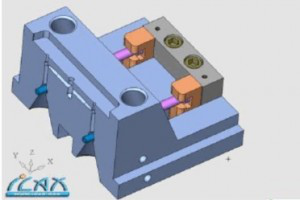

对于这种医疗注射成型，滑块的轨道上附着有硬化材料。我不同意使用厚的模板挖槽，因为它会变形，严重影响导杆和导套的定位精度。如果未安装凹槽，则模具寿命不长。如果打开凹槽并添加硬块，则模具的体积会增加，这不符合成本效益。一般来说，动模具有较大的滑块结构，所有功能机构都应在该轨道表面上，并且位置非常紧。因此，放置时必须注意布局，因为它已经淬火并且很难更改。下图的轨道上布置有：尼龙胶钉，内六角螺钉，精密定位，导套和其他零件。
1.04限位螺丝设计

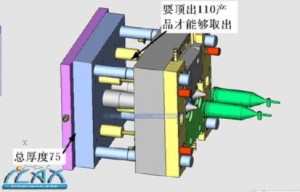

医用注塑成型的“漏斗”产品相对较长，有效弹出距离为110mm，因此可以平稳地取出产品，但用于设置极限螺钉的空间仅为50mm（底板+芯板-螺钉头-台阶厚度）。也就是说，限位螺钉的空间不足。一般的处理方法是在模具外部增加限位拉板，这很麻烦，拉板的固定螺丝经常断裂，经常影响生产。我在这里介绍一种非常简单方便的方法供参考。见下文：

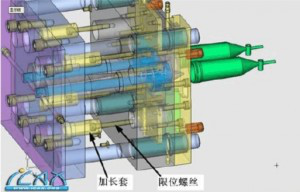

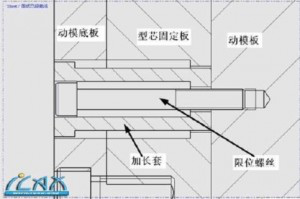

我在设置限位螺钉的地方加了一个套筒，一切变得非常简单。此方法可以扩展。如果弹出距离较长，则可以进行双层扩展，甚至可以进行三层扩展。详细结构请参见下图。
1.05可移动模式滑块的设计

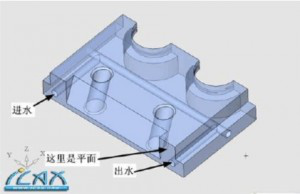

该滑块是非常传统的塑料注射模设计，我在这里做了一些改进。一般的塑料注射模具设计在滑块的外部是一个斜面，但是我在这里留了一点平面。这样做的优点是它不会增加加工成本，但是在该平面上，火花机非常方便加工，并且水接缝可以在该平面上，避免了在坡面上攻螺纹的麻烦。

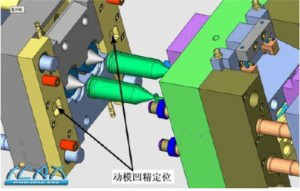

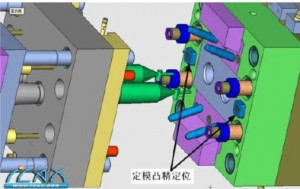

1.06固定模式之间的定位
见下文 ：
动模侧的精密定位直接在动模轨道上进行，动模轨道由Cr12Mov制成，硬度为HRC52〜56。
2.01门设计

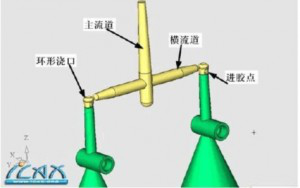

与其他“试管”模具不同，该零件的浇口设置有些特殊，因为在产品末端的通孔直径很小，根本就没有刚性，并且熔融塑料的流动也有偏差。因此，我使用了一种特殊的闸门，它是“爪形”闸门的一种变体，如下所示：
尽管固定模芯的直径很小，但是由于固定模头滑块的夹紧，根部仍然具有很大的强度。当熔融塑料流从端面进入时，型芯由型芯向内送入，高级塑料将型芯固定住。填充塑料使芯材瞬间具有强度。在材料力学计算公式中，简支梁的L值最小。但是，简支梁的变形量与长度L的四次方成正比。我们已经做过很多类似的模子，并且该浇口具有良好的效果。
确定门后，就可以设计固定模式滑块。
2.02固定模具滑块设计

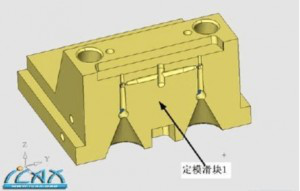

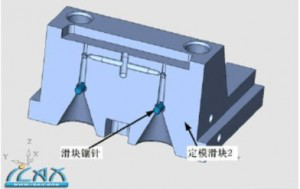

固定模式滑块的形状是这样的，外部分型线一定在中间，而内部分型面必须在型芯的台阶上。见下文：
根据滑块的位置，滑块的侧面较短，如下所示：

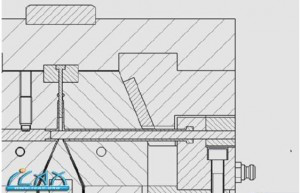

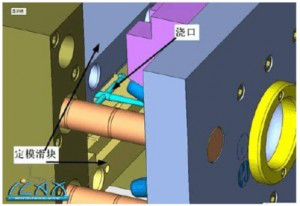

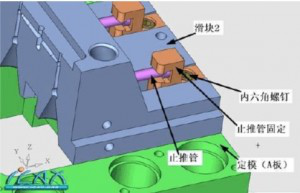

可以肯定的是，当两个滑块分开时，产品将粘在固定的模具滑块2上，并与滑块2一起拉动，并且由于可移动的模具芯悬挂在产品的中间而将产品拉出。由于固定模具滑块2的形状，内轮廓和外轮廓在一侧，因此滑块针不允许有脱模斜率，并且包绕力很大。因此，我将推力装置安装在固定模具2的一侧。首先，有一个推杆，当分离滑块时，推杆不会移动，请参见下图。
这样，滑块2的推力管被固定。
从上图可以看出，推力管相对于A板是固定的。但是，插入件固定在滑块2上，滑块2与滑块2一起向外移动并与物品分开。
这种经典的滑块机制如下所示：
2.03固定模式滑块的位置
通常，这种开放轨道的大滑块机构容易使滑块的定位不稳定，因为滑块被锁定块的倾斜表面挤压，很小的位移也将对产品的外观产生很大影响。特别是产品的形状，锥度部分在固定模具滑块上，笔直部分在固定模具的大型嵌件上。如果偏离0.05mm，产品形状将变得难看。因此，在这套模具中，固定模滑块的定位机制对产品的外观质量起着重要作用。
我以这种方式设计了这种定位机构，结构非常简单，但是它在固定模式滑块和固定模头中起着精确的定位作用，并且还可以在固定模头滑块1、2之间进行精确的定位。
2.03固定模式滑水

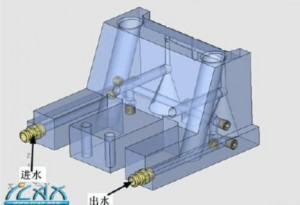

2.04模具输水设计

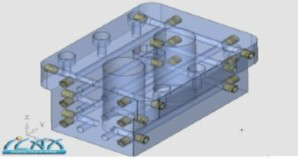

固定模具的设计在注塑厂非常传统。没有特别的地方。从上图可以看出，冷却水回路分为三层。因为考虑产品的特性，所以要求产品与其他零件（旋转阀）之间的配合是水密的，并且产品的圆度要求较高。因此，首先要确保模具温度非常稳定，然后再考虑如何成型产品。固定模具的型腔加工应在加工前用两个大滑块定位。最终抛光也是如此。

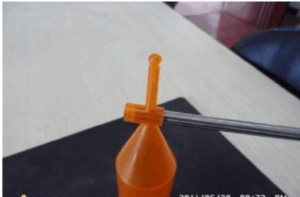

2.05移门
看下图，可以说门不可用。它将停留在两个滑块的中间。这很麻烦。
但是，出乎意料的是有意外的惊喜。当闸门互相拉动时，首先断开一侧，然后断开没有破损的一侧的产品。

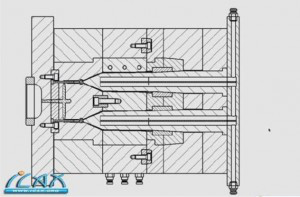

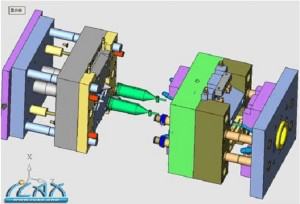

模具的整体结构如下所示：
